Seperti di bahas pada artikel sebelumnya di Cara Install Cacti di CentOS 6 yang menerangkan bahwa Cacti merupakan suatu monitoring jaringan local. Cacti adalah aplikasi frontend dari RRDTool yang menyimpan informasi kedalam database MySQL dan membuat grafik berdasarkan informasi tersebut. Proses pengambilan data (lewat SNMP maupun skrip) sampai kepada pembuatan grafik dilakukan menggunakan bahasa pemrograman PHP. Secara sekilas, cacti mempunyai tampilan grafik yang sama dengan MRTG, namun cacti mempunyai banyak kelebihan dibandingkan dengan MRTG seperti adanya template untuk grafik, zoom grafik dan lain sebagainya. Cacti dapat digunakan untuk menyimpan graph, data source, dan round robin archives ke dalam sebuah database. Aplikasi ini juga mendukung protocol SNMP, sehingga dapat digunakan untuk membuat grafik graph menggunakan MRTG.
Baca juga : Cara Install Cacti di CentOS 6
Baca juga : Setup Cacti di CentOS 6
Pada kesempatan ini saya akan membahas cara Monitoring Windows Client dengan Cacti, asumsi kali ini bahwa Cacti sudah terinstall.
Berikut ini langkah - langkah Monitoring Windows Client dengan Cacti, yaitu :
Mengaktifkan Service SNMP
Sebelumnya anda harus mengaktifkan service SNMP di komputer Windows anda, buka Control panel lalu buka Program and Features lalu pilih Turn Windows features on or off. aktifkan service SNMP pada kotak dialog Windows Features lalu Klik OK.
Selanjutnya buka Control panel lalu pilih Administrative Tools lalu pilih Services
Klik kanan SNMP Trap lalu pilih Start
Baca juga : Cara Install Cacti di CentOS 6
Baca juga : Setup Cacti di CentOS 6
Pada kesempatan ini saya akan membahas cara Monitoring Windows Client dengan Cacti, asumsi kali ini bahwa Cacti sudah terinstall.
Berikut ini langkah - langkah Monitoring Windows Client dengan Cacti, yaitu :
Mengaktifkan Service SNMP
Sebelumnya anda harus mengaktifkan service SNMP di komputer Windows anda, buka Control panel lalu buka Program and Features lalu pilih Turn Windows features on or off. aktifkan service SNMP pada kotak dialog Windows Features lalu Klik OK.
Selanjutnya buka Control panel lalu pilih Administrative Tools lalu pilih Services
Klik kanan SNMP Trap lalu pilih Start
Klik kanan SNMP Service lalu pilih Properties, pada kolom Agent masukan Contact dan Location lalu pada kolom Service centang seluruh service
Pada kolom Security klik Add untuk menambahkan Community lalu Tambahkan IPServer Cacti lalu Klik OK

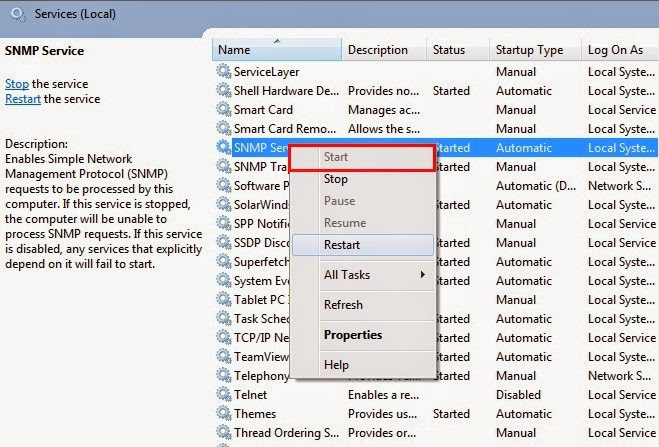

Klik kanan pada SNMP lalu klik Start untuk mengaktifkan Service SNMP
Pengetesan
Untuk pengetesan apakah Service SNMP sudah berjalan, masuk pada Server Centos lalu jalankan Script
# snmpwalk -c public -v1 192.168.1.18 ( IP 192.168.1.18 ini adalah IP dari PC Windows.)
Jika muncul tampilan seperti di bawah ini berarti Service SNMP sudah berjalan
Menambahkan Host
Pastikan service SNMP pada Windows sudah berjalan, selanjutnya adalah menambahkan Host Windows pada cacti, Klik Device lalu Klik Add masukan Description, Hostname, Host Template, Downdes Device Detection dan SNMP Version lalu Klik Create
Save Succsessful. lalu Klik Create Graphs for this Host
Centang Service service yang akan di Graph
Klik Create
Setelah menambahkan Graph lalu Klik Graph Trees
Klik Add pada kolom Graph Trees untuk menambahkan Kategori Graph Trees baru
Pada kolom Name masukan nama Windows-Machine lalu Klik Create
Succsess.
Selanjutnya adalah menambahkan Host di Graph Trees, pilih Host pada pilihan Tree Item Type lalu Host pilih Windows-server lalu Klik Create
Save Succsessful. akan muncul Host baru pada Kategori Windows-Machine lalu Klik Graphs
akan muncul Host Baru Windows-Server pada kolom Graph Tree
Pastikan Host dalam status UP
Cacti akan membuat Graph setelah beberapa Waktu
Demikianlah artikel mengenai cara Monitoring Windows Client dengan Cacti, semoga membantu..
